當前位置:東沃電子官網首頁>產品百科>TVS二極管

TVS管選型,東沃電子,讓老手新手都得心應手

發表日期:2019-10-15瀏覽:1485

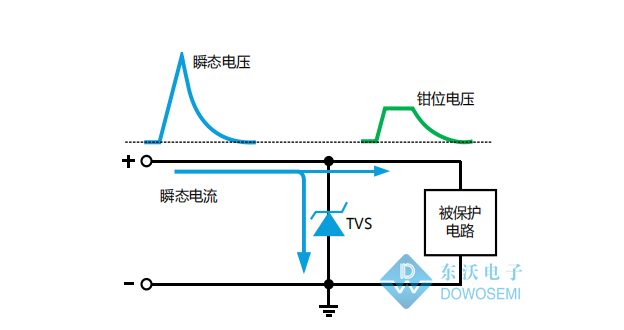

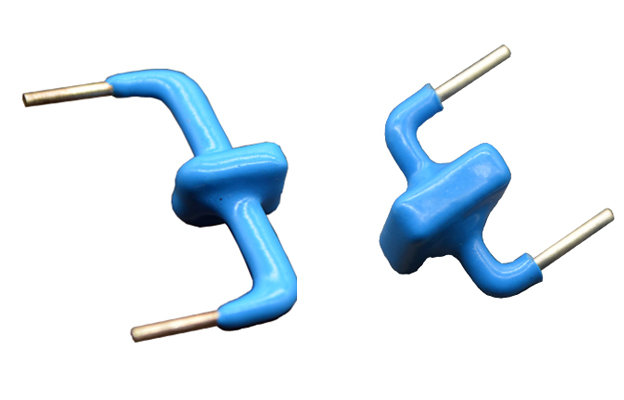

電子工程師都知道,TVS管元器件是用來進行端口防護的,防止端口瞬間的電壓沖擊造成后級電路的損壞??偠灾?,TVS管是專門用于瞬間過壓保護,為此,也稱為瞬態抑制二極管、瞬變電壓抑制二極管、TVS二極管。TVS種類繁多、封裝多樣、型號齊全,面對不同封裝、系列、型號的TVS瞬態抑制二極管,該如何選擇合適的元器件為電路的安全保駕護航呢?


TVS二極管如何選型?

在TVS管的選型過程中,很多供應商、廠家往往都是直接告訴需求方選擇哪個型號的器件,很少科普選型的技巧和提供選型過程中的理論計算。為此,造成了很多電子工程師在選型TVS二極管器件時,老手憑經驗,新手憑參考。一旦更換了供應商、廠家或測試條件,就無從下手。為此,專業高品質電路保護器件廠商?hào)|沃電子,為了解決這個問題,科普:TVS二極管選型,讓老手新手都得心應手。


掌握TVS管參數,事半功倍

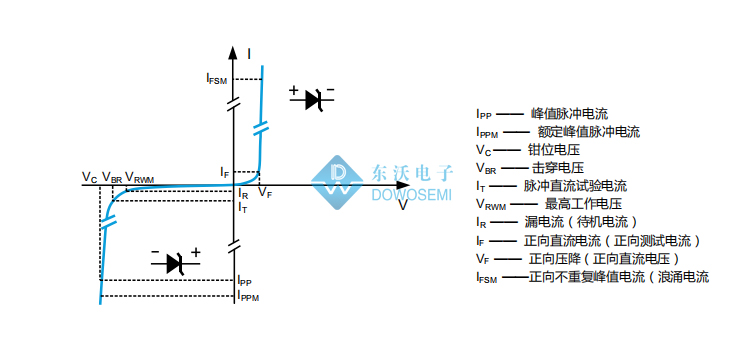

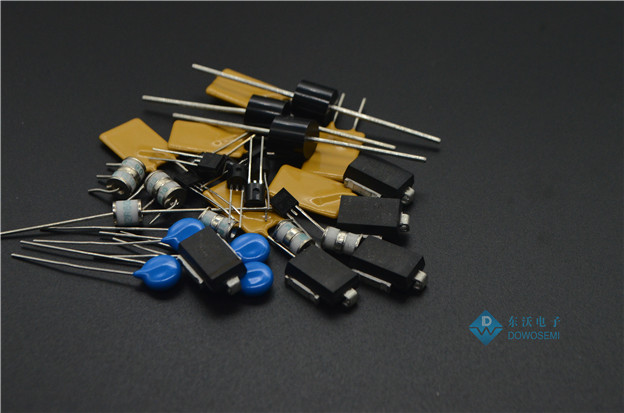

工欲善其事,必先利其器。想要掌握TVS二極管選型精髓,必先了解和深熟TVS管關鍵參數:
√ 最高工作電壓Vrwm:TVS的截止電壓,可連續施加而不會引起TVS管劣化或損壞的最大的直流電壓或交流峰值電壓;
√ 漏電流Ir:待機電流,在規定溫度和最高工作壓條件下,流過TVS管的最大電流;
√ 峰值脈沖電流Ipp:在10/1000μs電流波形的峰值;
√ 鉗位電壓Vc: 施加規定波形的峰值脈沖電流IPP時,TVS管兩端測得的峰值電壓;
√ 擊穿電壓Vbr:在規定的脈沖直流電流IT或接近發生雪崩的電流條件下測得TVS管兩端的電壓;
√ 結電容CI:在數據接口或通信線路中的防護,要重點關注TVS管的結電容值;


TVS二極管選型,萬變不離其宗

明白、掌握TVS管的基本參數,就要開始TVS管選型了。TVS管選型過程,東沃電子技術陳工建議,可以按照以下的步驟進行:
1)選擇TVS管最高工作電壓:要大于被保護電路的最高工作電壓,具體還要綜合考慮被保護電路的工作電壓及后級電路的承受能力;
2)選擇TVS管箝位電壓:要小于后級被保護電路中最大可承受的瞬態安全電壓;
3)選擇TVS管額定瞬態功率:要大于電路中可能出現的最大瞬態浪涌功率,具體估算等式:Pppm=Vc*Ipp;
4)評估漏電流和結電容的影響:在高速IO端口防護、模擬信號采樣、數據接口、通信線路防護、低功耗設備場合,需要考慮漏電和結電容的影響;
5)選擇TVS管封裝形式:封裝體積大小決定TVS的功率大小,新老電子工程師可根據電路設計及測試要求來選擇合適封裝的TVS管;

任何理論都是建立在實踐的基礎上來完成的。TVS二極管選型,不單單是根據理論上的數值那么簡單,還需要結合經驗和技術來選擇。都是端口防護,為什么人家的瞬間過壓保護就比您的優秀?專業的事情,找專業的人做,少走彎路,TVS管選型,東沃電子隨時為您服務!
