壓敏電阻工作原理及選型注意事項

發表日期:2021-03-02瀏覽:1645

壓敏電阻,英文名:Metal Oxide Varistors,縮寫MOV,有直插和貼片之分。目前,市場上應用于低壓電器浪涌保護的壓敏電阻多為氧化鋅為主體材料的壓敏電阻,它是以氧化鋅為主體,摻雜多種金屬氧化物,采用典型的電子陶瓷工藝制成的多晶半導體陶瓷元器件。

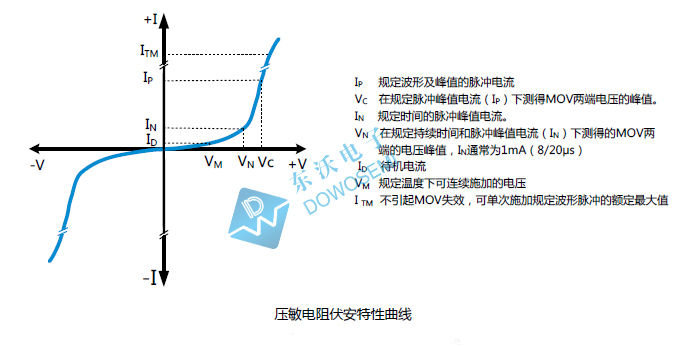

壓敏電阻具有對稱的伏安特性曲線(如圖所示),流過壓敏電阻的電流隨壓敏電阻兩端電壓的增大呈指數規律增大。在實際應用時,壓敏電阻一般并聯在電路中,當電路正常工作時,壓敏電阻處于高阻狀態,不影響電路正常工作。當電路出現異常瞬時過電壓并達到其導通電壓(壓敏電壓)時,壓敏電阻迅速由高阻狀態變?yōu)榈妥锠顟B(tài),泄放由異常瞬時過電壓導致的瞬時過電流到地,同時把異常瞬態過壓鉗制在一個安全水平內,從而保護后級電路免遭異常瞬時過電壓的損壞。壓敏電阻具有較高的瞬時脈沖吸收能力,同時結電容較大,一般應用于 AC交流輸入端防雷保護。由于壓敏電阻的電涌吸收能力取決于它的物理尺寸,可通過制造不同片徑的壓敏電阻而獲得不同的瞬態浪涌電流值。東沃電子供應的壓敏電阻產品直徑可滿足5mm-53mm的要求,種類繁多,封裝多樣,型號齊全。

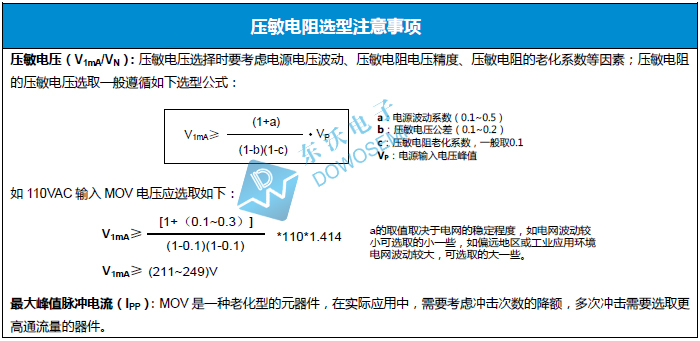

在實際應用中,壓敏電阻選型是第一步,到底該選哪個型號的壓敏電阻來為電路安全保駕護航呢?壓敏電阻選型過程中應注意的事項有哪些?
