應用于浪涌保護的壓敏電阻多為氧化鋅為主體材料的壓敏電阻MOV，它是以氧化鋅為主體，摻雜多種金屬氧化物，采用典型的電子陶瓷工藝制成的多晶半導體陶瓷元器件。氧化鋅壓敏電阻MOV具有對稱的伏安特性曲線，流過壓敏電阻的電流隨MOV兩端電壓的增大呈指數規律增大。應用時，氧化鋅壓敏電阻一般并聯在電路中，當電路正常工作時，它處于高阻狀態，不影響電路正常工作。當電路出現異常瞬時過電壓并達到其導通電壓（壓敏電壓）時，MOV迅速由高阻狀態變?yōu)榈妥锠顟B(tài)，泄放由異常瞬時過電壓導致的瞬時過電流，同時把異常瞬態過壓鉗制在一個安全水平之內，從而保護后級電路免遭異常瞬時過電壓的損壞。

氧化鋅壓敏電阻特性

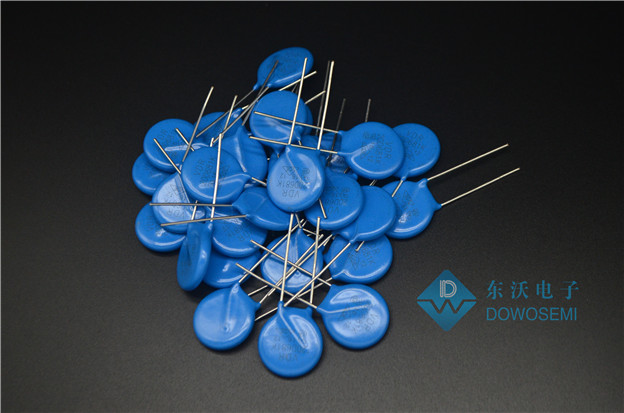

氧化鋅壓敏電阻MOV具有較高的瞬時脈沖吸收能力，通流量較大，由于壓敏電阻的電涌吸收能力取決于它的物理尺寸，為此可通過生產不同大小的 MOV 而獲得不同的瞬態浪涌電流值。 目前，MOV廠家東沃電子（DOWOSEMI）推出的氧化鋅壓敏電阻有05D系列、07D系列、10D系列、14D系列、20D系列、25D系列，其體積越大，所承受的浪涌電流能力也就越大。

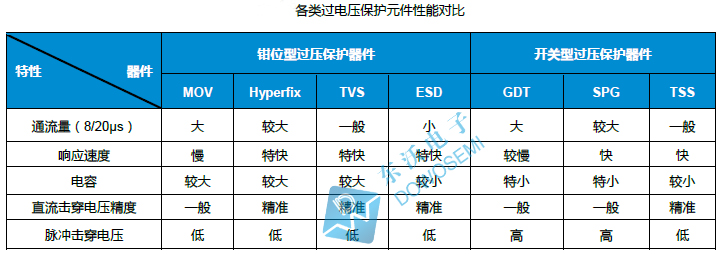

氧化鋅壓敏電阻非線性特性較差；大電流時鉗位電壓較高；低電壓時漏電流比較大，比較容易老化；響應速度較慢；結電容比較大。在實際應用中，為了提高氧化鋅壓敏電阻MOV的可靠性，一般會搭配陶瓷氣體放電管或玻璃氣體放電管串聯使用，減緩老化，延長MOV的使用壽命。

氧化鋅壓敏電阻選型技巧

在選用氧化鋅壓敏電阻MOV時，一般需要遵循以下幾點選型指南：

1）壓敏電壓的選擇

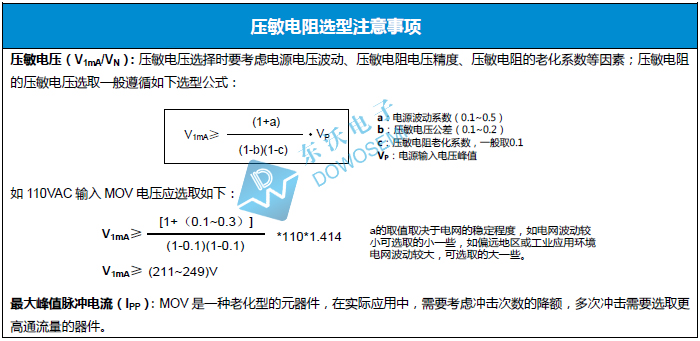

根據電源電壓選取，連續施加在氧化鋅壓敏電阻兩端的電源電壓，不能超過規格書中列出的“最大持續工作電壓”值，也就是說壓敏電阻MOV的最大直流工作電壓要大于電源線（信號線）直流工作電壓。關于氧化鋅壓敏電阻MOV壓敏電壓計算公式，如下圖所示：

2）鉗位電壓的選擇

氧化鋅壓敏電阻的箝位電壓要小于被保護的部件或設備能承受的最大電壓（即安全電壓）。

3）通流量的選擇

氧化鋅壓敏電阻的標稱放電電流應大于要求承受的浪涌電流或設備工作中可能出現的最大浪涌電流。

4）結電容的選擇

在高頻率傳輸信號中，其結電容Cp 要低，反之亦然。

氧化鋅壓敏電阻典型應用

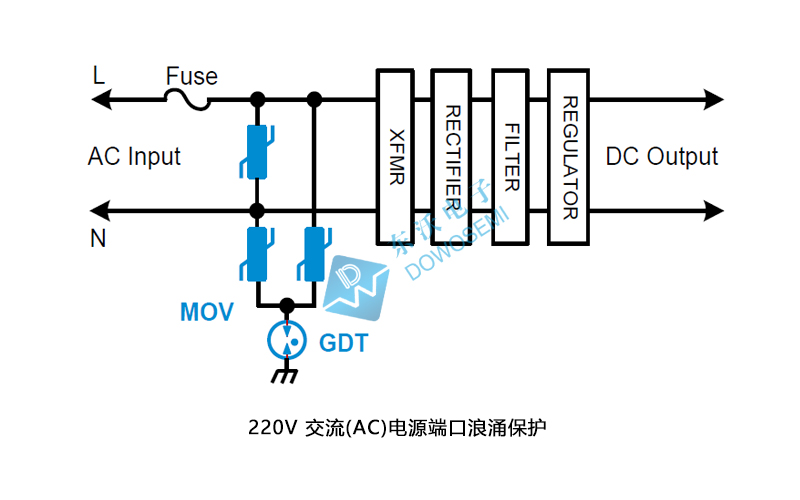

氧化鋅壓敏電阻一般應用于AC交流輸入端防雷防浪涌保護，典型應用之一：220V交流AC電源端口浪涌保護方案圖如下：

對于220V 交流電源浪涌防護時，氧化鋅壓敏電阻MOV選擇，要充分考慮到電網工作電壓的波動幅度, 選取氧化鋅壓敏電阻的壓敏電壓值時，要留有足夠的余量。國內電網一般的波動幅度為25%，為此建議選用壓敏電壓為470V～620V的壓敏電阻比較合適，具體型號可選：14D471K、14D511K、14D561K、14D621K，陶瓷氣體放電管型號選用：2R600AI-N，具體參數詳情，可向東沃電子索取對應型號產品手冊。需要注意的是，選用壓敏電壓高一點的壓敏電阻，可以降低故障率，延長使用壽命，但殘壓略有增大。有關氧化鋅壓敏電阻MOV具體選用選型，建議咨詢廠家東沃電子（DOWOSEMI）產品工程師：136 7581 6901（微信同號）朱工
